產品參數:

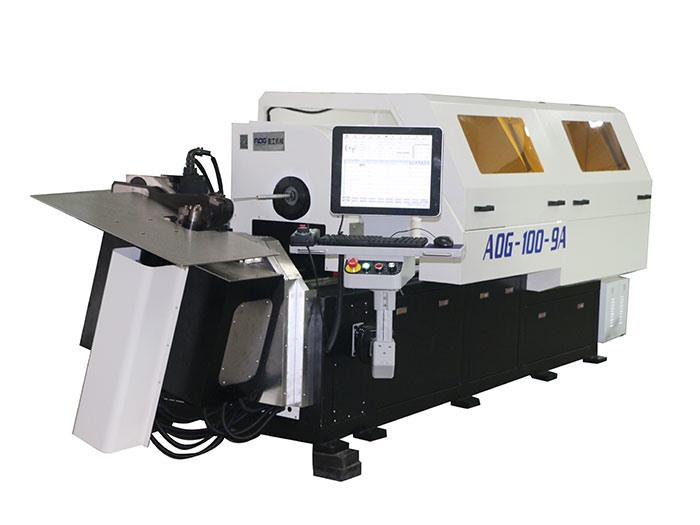

型號:AOG-100-9A線材折彎?rùn)C(jī)
加工線徑:600N/mm2 ∮3.0mm-∮10.0mm
1900N/mm2 ∮3.0mm-∮8.0mm
送線輪組數: 3組
轉線角度: 0°-無限
平臺升降高度:+25mm至-120mm
扭轉頭升降高度:+25mm至-180mm
左右移動范圍: 左100mm 右60mm
送線整體前后移動范圍: 前300mm 后100mm
CNC固定軸數:9軸(日本山洋伺服電機)
1.電機功率:外扭轉電機功率 |
2.7KW |
2.電機功率:平臺升降 3.電機功率:左右移動 (7軸無此功能) 4.電機功率:前后移動 (7/8軸無此功能) |
1.5KW 2.0KW 4.5KW
|
5.電機功率:內扭轉 |
2.7KW |
6.電機功率:整體升降 |
2.0KW |
7.電機功率:送線 |
5.5KW |
8.電機功率:轉線 |
2.7KW |
9.電機功率:切刀 |
2.0KW |
總功率 (KW) |
25.6KW |
Zui大送線速度:(米/分鐘) |
40米 |
送線精度:(毫米) |
0.1± |
可支持程序數量 |
10000 |
界面語言 |
中/英 |
接入電壓 |
380V |
機器運行電壓 |
220V |
自動送線架電機功率:(千瓦) |
3.8KW |
電容量 (KVA) |
30 KVA |
機器重量:(千克) |
3100KG |
機器尺寸:(長*寬*高)(米) |
3.5M*1.7M*1.4M |
自動送線架Zui大承重:(千克) |
1000KG |
自動送線架圓盤直徑:(米) |
1.6M |
自動送線架重量:(千克) |
800KG |
自動送線架尺寸:(長*寬*高)(米) |
1.8M*1.8M*1.6M |
調直輪數 |
18個 |
絲桿導軌 |
臺灣上銀 |
控制系統 |
控制屏 |
系統控制板 |
|
格式編程 |
|
CNC線成型zhuan用系統 |
產品特點:
AOG100-9A型線材折彎?rùn)C(jī)是采用三組送線輪送線,送線電機固定在底座上,減輕了送線箱重量,使轉線更輕便、迅速,轉線角度更穩定、精zhun。
扭轉頭銅套傳動,比軸承傳動出力更大更穩定。扭轉頭外圈整體可替換結構設計,不再因?yàn)橐酝鶛C(jī)型外圈角度固定,導致折角干涉和降低效率。
設備加工適用領域:
1、汽車工業領域;
如:汽車座椅嵌體,排氣設備,傳動桿等。
2、金屬線頭領域;
如:折彎線頭,轉線接頭,懸掛彎頭,閥門扣,建材成型等。
3、展示架及貨架;
如:貨架,購物手推車線性成型等。
4、家具及廚具領域;
如:烤箱網格,洗碟機籃筐等。

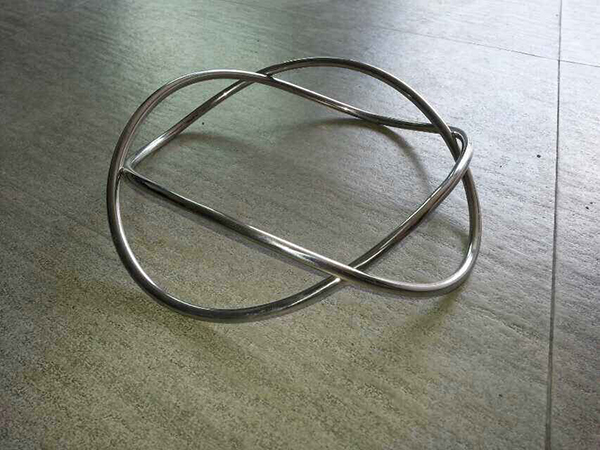

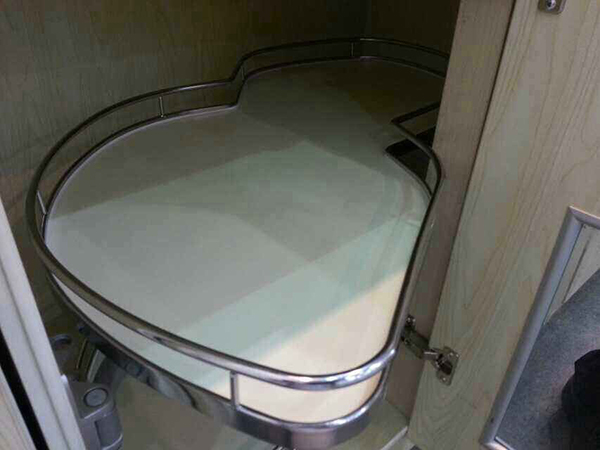

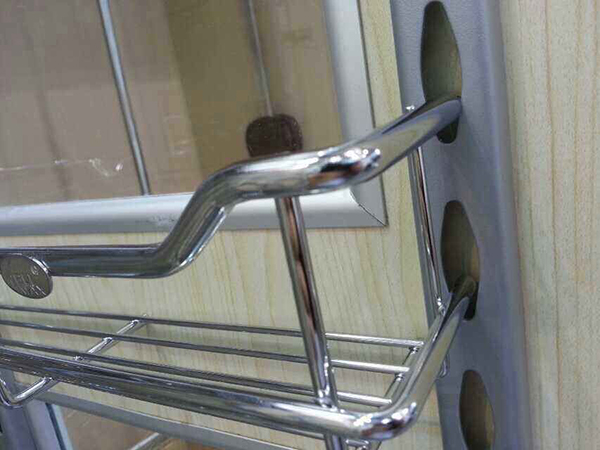

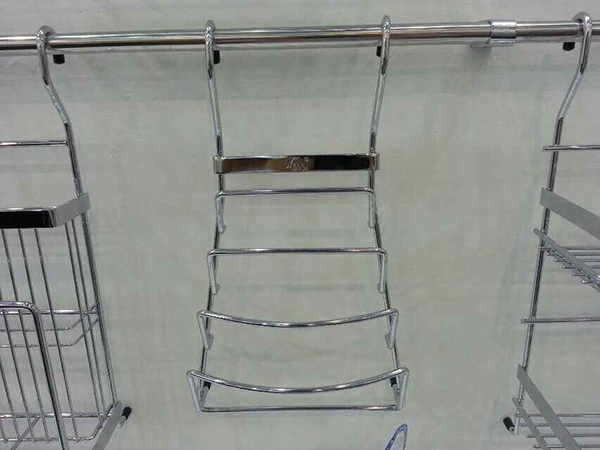

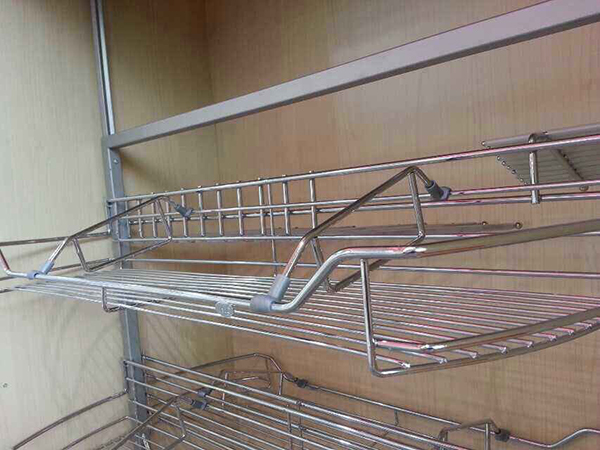

生產樣品:
